KJT- U12P 超声波传感器200mm
KJT- U12P 超声波传感器200mm

KJT- U12P 超声波传感器200mm

  • ●::紧凑构型方便设备集成
  • ●::可通过多种参数设置方法和可调灵敏度灵活匹配至应用要求
  • ●::同步和多路工作方式可避免传感器相互影响,确保测量结果可靠
  • ●::可通过显示屏的离线传感器参数设置进行预配置并节省设备调试时间

超声波传感器利用声波特性,提供一种无接触的、精确的检测物体状态和距离的检测方案。通过发射频率很高的机械声波,传感器收到遇到物体反射回来的声波,经过计算发射和接收声波之间的时间或能量,得到目标物的精确距离或状态。超声波传感器不同于普通的接近开关和光电传感器。相比电感式或电容式接近开关,它的检测距离更长,相比光电传感器,它可以应用在更恶劣的环境中,不受目标物的颜色以及空中灰尘、水雾等影响。适合检测不同

主要技术参数


型号KJT-U12P-200
检测范围20-200mm
盲区0-20mm
分辨率0.17-1.5mm
重复精度满量程值的±0.15%
精度±1%(内置温度漂移补偿)
响应时间22ms
开关频率5Hz
开关迟滞±4mm
上电延时<500ms
工作电压10-30V DC, UB≥12V
LED红灯无目标物常亮,学习时无目标闪烁
LED绿灯检测到目标物常亮,学习时有目标闪烁
负载阻抗I/0~300Ω,U/>1kΩ
过载保护200mA,红灯绿灯同时闪烁
空载电流≤30mA
电压降≤2V
输入类型带同步功能和学习功能
材质铜套镀镍,塑料配件,玻璃填充环氧树脂
防护等级IP67
连接类型5芯M12连接件
环境温度-25℃~+70℃(248~343K)
储存温度-40℃~+85℃(233~358K)

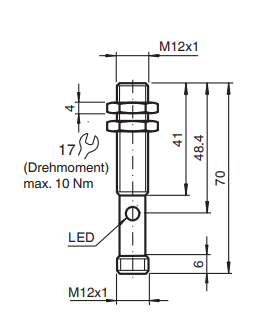

尺寸图

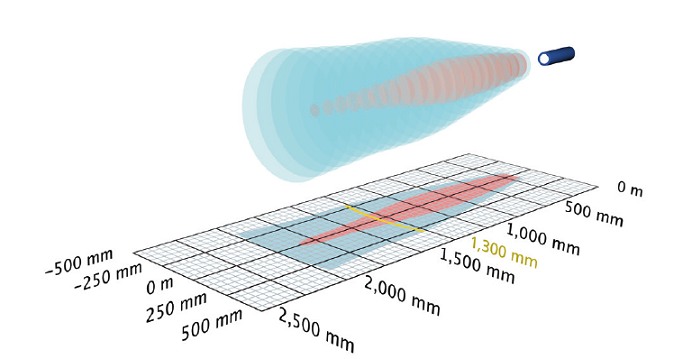

超声波传感器波形图



1、适用于物体有无检测,不受物体材质和颜色的影响。
2、超声波传感器智能化,简单设定
3、检测距离可达200mm。
4、超声波传感器灵敏度高,响应数度快。
5、设定简单,易于设定操作。
6、检测物料的有无和高度。

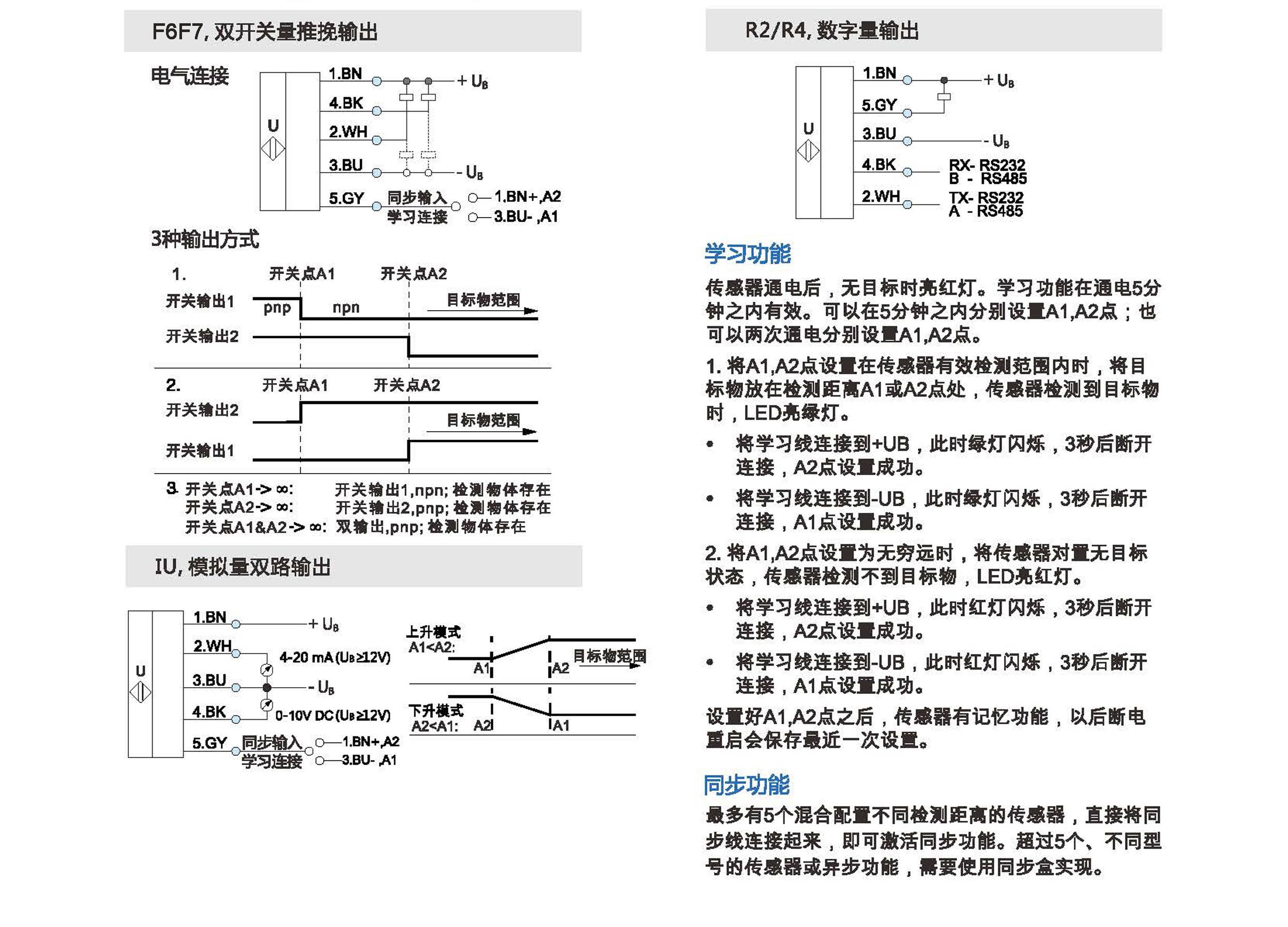

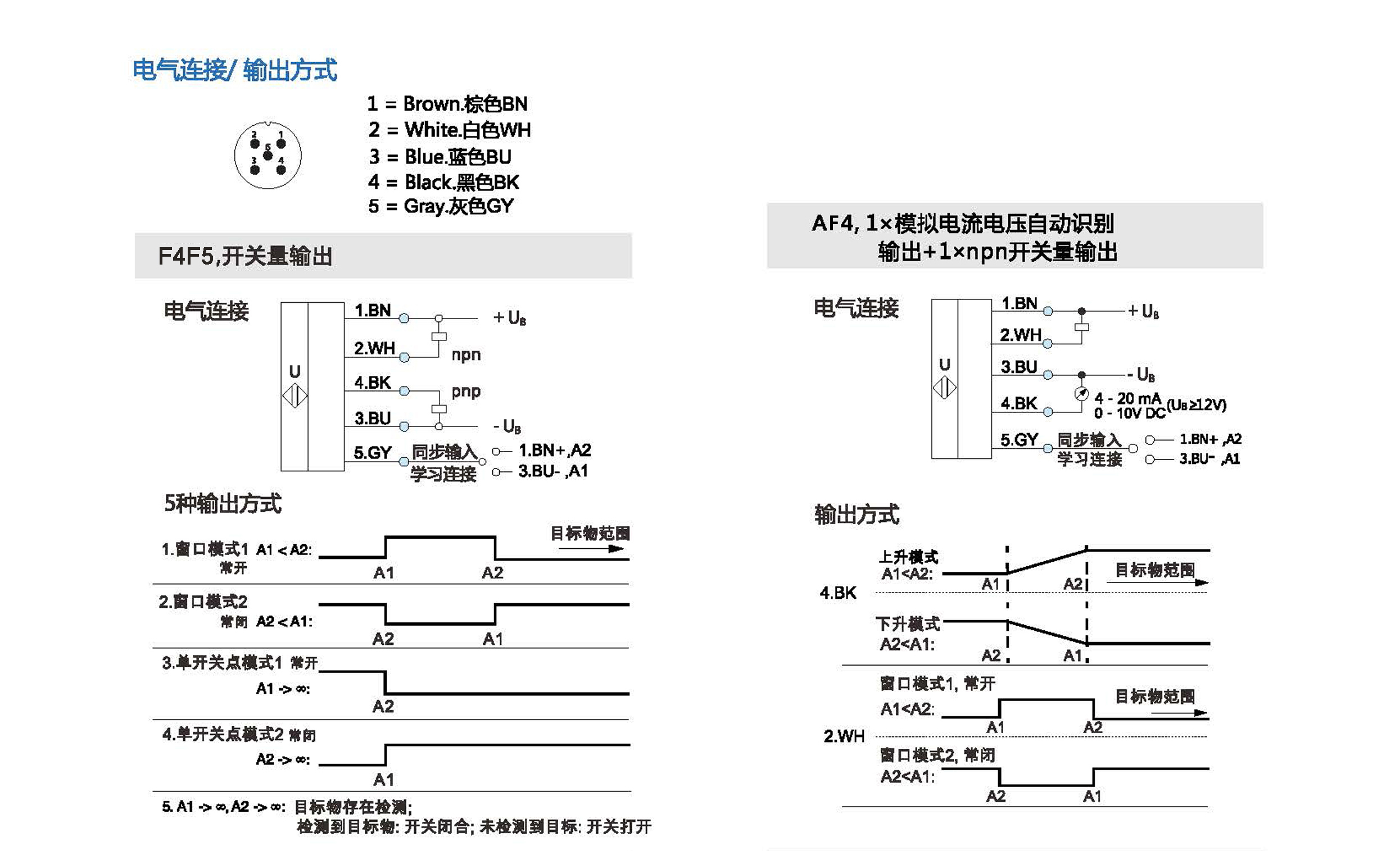

接线图


c01ea261d3ab5687c17f83cb98f20828_

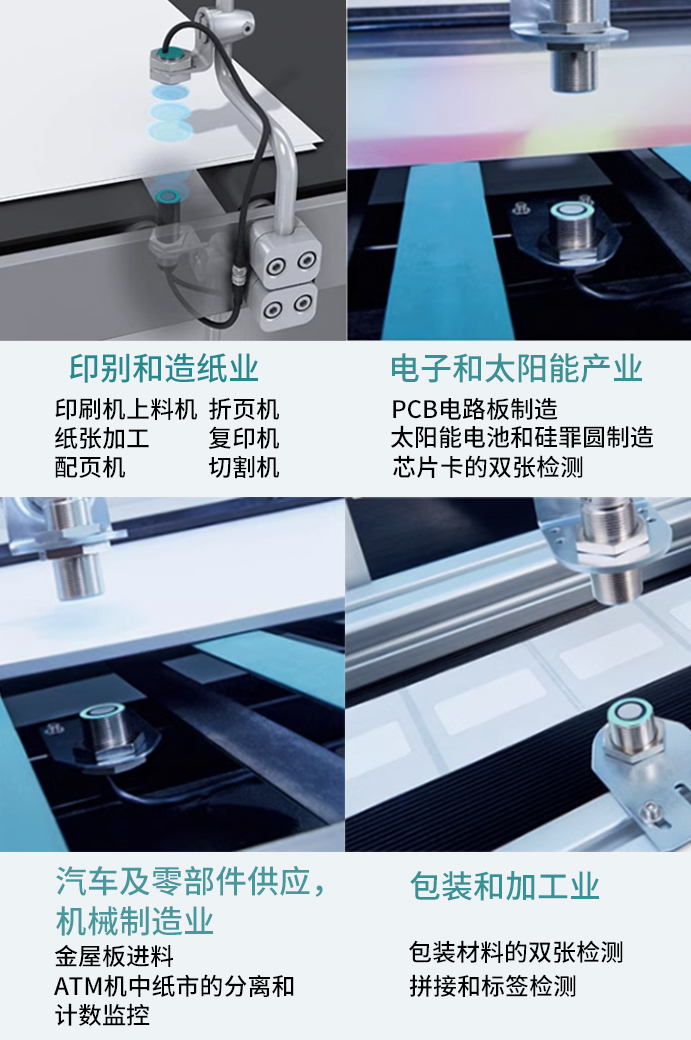

张检应用图
